МОДУЛЬНЫЕ КОМПРЕССОРНЫЕ СТАНЦИИ |
||
|---|---|---|

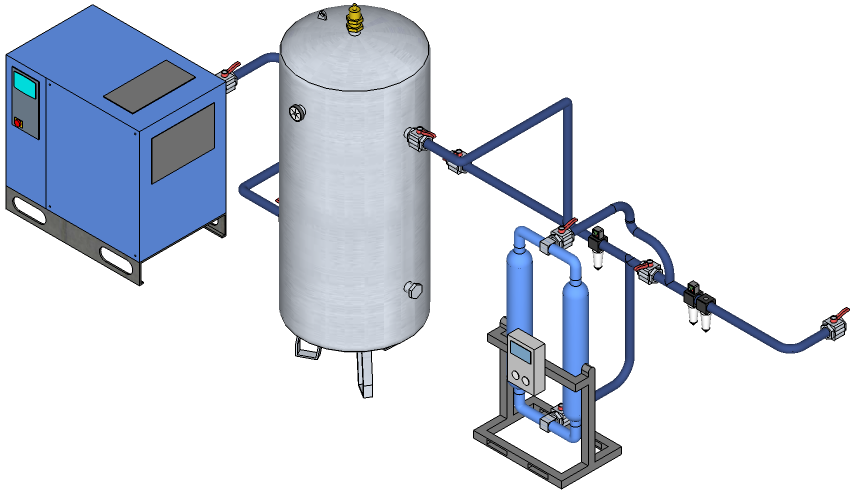

| Модульные компрессорные станции на базе компрессорного оборудования Ceccato Aria Compressa SpA для обеспечения сжатым воздухом различных потребителей. | ||
| Собственная производственная база, дилерские отношения с производителями оборудования, которым оснащаются станции, позволяют нам осуществлять любые технологические решения за приемлемые цены. | ||
| КРОМЕ ТОГО: наша компания может предложить Вам: проектирование, строительство, монтаж и пуско-наладочные работы. А наш отдел автоматики осуществит все Ваши пожелания по автоматическому контролю и управлению компрессорной станцией. | ||
 |
МОДЕЛЬНЫЙ РЯД МОДУЛЬНЫХ КОМПРЕССОРНЫХ СТАНЦИЙ (МКС) |
|---|
| Поз. | Модель | Произв., л/мин* | Давление, бар | Мощность, кВт** | Класс*** |
| 1. | Модульные компрессорные станции серии CSA | ||||
| 1.1 | CSA15-8-1 | 1665 (1435, 1210) | 8 (10, 13) | 11 | 1-6 |
| 1.2 | CSA20-8-1 | 2000 (1790, 1480) | 8 (10, 13) | 15 | 1-6 |
| 2. | Модульные компрессорные станции серии CSB | ||||
| 2.1 | CSB15-8-1 | 1820 (1580, 1190) | 8 (10, 13) | 11 | 1-6 |
| 2.2 | CSB20-8-1 | 2380 (2120, 1610) | 8 (10, 13) | 15 | 1-6 |
| 2.3 | CSB25-8-1 | 2910 (2620, 2120) | 8 (10, 13) | 18,5 | 1-6 |
| 2.4 | CSB30-8-1 | 3590 (3100, 2540) | 8 (10, 13) | 22 | 1-6 |
| 2.5 | CSB40-8-1 | 3970 (3540, 2980) | 8 (10, 13) | 30 | 1-6 |
| 3. | Модульные компрессорные станции серии CSC | ||||
| 3.1 | CSC40-8-1 | 4920 (4320, 3480) | 8 (10, 13) | 30 | 1-6 |
| 3.2 | CSC50-8-1 | 6120 (5520, 4260) | 8 (10, 13) | 37 | 1-6 |
| 3.3 | CSC60-8-1 | 7800 (6840, 5700) | 8 (10, 13) | 45 | 1-6 |
| 4. | Модульные компрессорные станции серии CSD | ||||
| 4.1 | CSD75-8-1 | 8700 (7920, 7080) | 8 (10, 13) | 55 | 1-6 |
| 4.2 | CSD100-8-1 | 11520 (10080, 8880) | 8 (10, 13) | 75 | 1-6 |
Комментарии к вышеуказанной таблице |
|||||

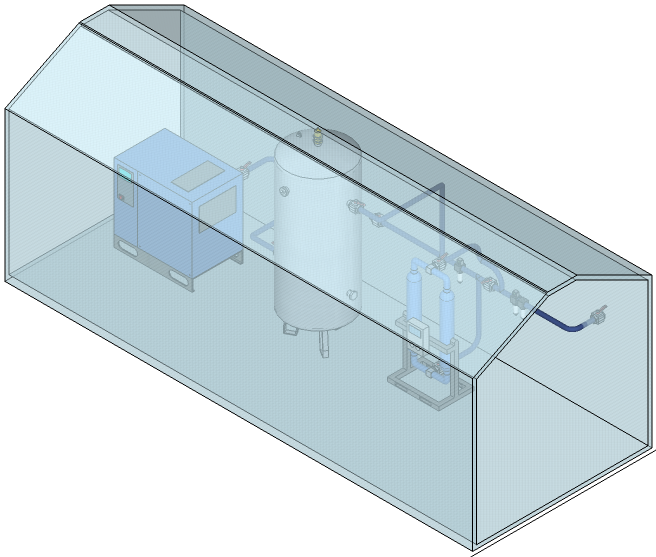

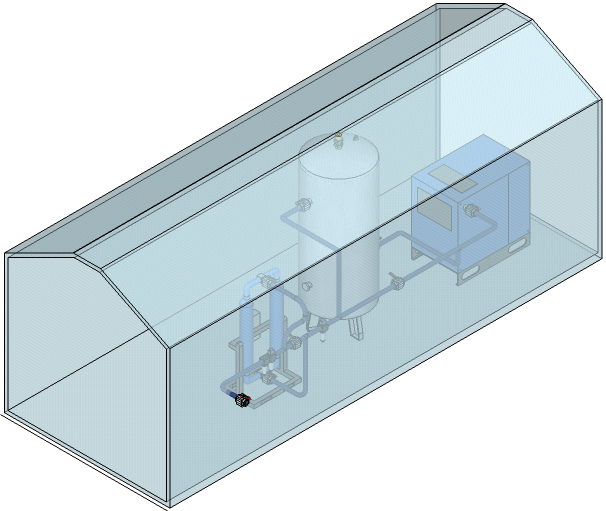

| Номенклатурный ряд Модульных Компрессорных Станций (МКС) гораздо шире, чем тот, который указан в вышеприведенной таблице. В данной таблице указан модельный ряд МКС только для 20-ти футового контейнера. Надо принимать во внимание, что установленная мощность компрессора (одного или нескольких) не может быть более 90 кВт (нежелательно) для размещения в 20-ти футовом контейнере. Это ограничение обусловлено как недостаточными габаритными размерами, так и выделяемой от компрессора теплотой, которую нужно эффективно отвести (или использовать при помощи системы рекуперации) из этого небольшого пространства. | |||||
| * | Производительность, л/мин | Указана при определенном давлении (в скобках для 10 и 13 бар) | |||
| ** | Мощность, кВт | В таблице приведена только установленная мощность компрессора. В зависимости от требуемого "Класса (1-6)* - это класс очистки воздуха - мощность может быть больше, т.к. потребуется доукомплектовать МКС осушителем рефрижераторного или адсорбционного типа и пр. доп. оборудованием. | |||
| *** | Класс | Это класс очистки воздуха, который определяется в соответствии с требованиями по DIN ISO 8573-1. Данную таблицу Вы можете посмотреть ниже. В соответствии с этими требованиями Заказчика мы дополнительно оснащаем МКС осушителями и магистральными фиьтрами. | |||
КЛАССЫ ОЧИСТКИ СЖАТОГО ВОЗДУХА ПО DIN ISO 8573-1 |
|---|
| Класс | По частицам | По точке росы | По маслу | |
| d, мкм | мг/м3 | t, oC | мг/м2 | |
| 0 | Класс 0 зарезервирован под более высокие требования, оговаривается специально | |||
| 1 | 0,1 | 0,1 | -70 | 0,01 |
| 2 | 1 | 1 | -40 | 0.1 |
| 3 | 5 | 5 | -20 | 1 |
| 4 | 15 | 8 | 3 | 5 |
| 5 | 40 | 10 | 7 | 25 |
| 6 | - | - | 10 | - |
| Точка росы - это показатель температуры, до которого надо охладить сжатый воздух, чтобы в нем начала конденсироваться влага. | ||
| Другими словами, точка росы - это температура, ниже которой появляется капельная влага. | ||
