ДИЗЕЛЬНАЯ ОСВЕТИТЕЛЬНАЯ МАЧТА ATLAS COPCO - QLT H50 |
||
|---|---|---|
 |
||
Общее описание осветительных мачт QLTH |
||
| Осветительные мачты применяются при плохой естественной освещенности или при необходимости проведения работ в ночное время. Примерами использования могут быть строительные площадки и дорожные работы в вечернее и ночное время особенно в зимний период, работа в условиях полярной ночи. Данные мачты применяются и в местах, где нужно локально или на короткое время обеспечить освещение, это испытание трубопроводов, проведение буровых работ или работы аварийных служб. | ||
 |
||
|
Изменение направления освещения достигается несколькими способами: 1. Вращением 9,44 метровой мачты на 360° дает возможность освещения территории в любом направлении. 2. Независимым вращением четырех металлогалогенных ламп с двумя степенями свободы обеспечит освещением любую точку. |
||
Металлогалогенные лампы |
||
| Металлогалогенная лампа являются одним из самых эффективных способов преобразования электрической энергии в световую. Расчетный срок службы металлогалогенной лампы при нормальном режиме эксплуатации очень долог, а частота отказов самая низкая среди всех типов ламп. | ||
Конструкция |
||
| В основе новой осветительной мачты QLT лежит уже получившая известность конструкция, которая используется на рынке в течение долгого времени. В ее состав входит металлический корпус с электрическим шкафом, обеспечивающим управление и защиту, мачта, поднимающаяся на высоту до 9 метра и поворачивающаяся на 340° и придающие ей устойчивость опоры и шасси с тормозами. Осветительная мачта QLT проста в эксплуатации и чрезвычайно легка и маневренна, и поэтому ее так легко смонтировать в любом месте, обеспечив тем самым оптимальное освещение рабочей зоны. | ||
| Прочная стальная конструкция надежно защищает компоненты осветительной вышки от внешних воздействий (атмосферных осадков, механических повреждений), а порошковая покраска защищает от образования ржавчины. Четыре дополнительные опоры делаю возможным установить вышку на неровной, неподготовленной поверхности и использовать ее не только в ветреную погоду, но и в зимнее время года. Шасси дают возможность легко и быстро перемещать осветительную вышку с места на место. | ||
Достоинства осветительной мачты QLT H50 |
||
|
* система "зимний пакет", запуск до -20°С; * полностью автоматизированный, гидравлический подъем – подъем на максимальную высоту всего за 15 секунд; * гидравлическая мачта оборудована предохранительным устройством с ручным тормозом, который предотвращает возможное перемещение мачты во время ее подъема; * высокая топливная автономность до 60 часов непрерывной работы; * непроливающееся днище, защищает от протечек; * 4 выносных стабилизатора, обеспечивают отличную устойчивость и опору; * каждая лампа работает на максимальную мощность и интенсивность; * тросы из нержавеющей стали, которые служат для подъема мачты обеспечивают долговечность и безопасность работы в любых условиях; * выходные розетки: 1x16 А (230 В - 1 фаза), 2,2 кВт при включении всех фонарей; * наличие кнопки аварийного останова. |
||
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОСВЕТИТЕЛЬНОЙ МАЧТЫ QLT H50 |
| НАИМЕНОВАНИЕ | ПАРАМЕТР |
|---|---|
| Максимальная высота мачты | 9,0 м |
| Вращение | 340 о |
| Установка в рабочее положение | гидравлическая |
| Макс. скорость транспортировки | 80 км/час |
| Лампы | |
| Тип | металлогалогенные |
| Количество | 4 |
| Мощность | 1000 Вт |
| Сила света от одной лампы | 90 000 лм |
| Освещение на расстоянии 10 м | 200 люкс |
| Освещение на расстоянии 35 м | 50 люкс |
| Двигатель | |
| Модель | Kubota Diesel D1105 |
| Охлаждение | жидкостное |
| Кол-во цилиндров | 3 |
| Мощность | 7,0 кВт |
| Нормы по выхлопу | EU Tier2 (EPA) |
| Емкость топливного бака | 114 л |
| Расход топлива при освещении | 1,7 л/час |
| Топливная автономность при освещении | 60-70 часов |
| Уровень шумового давления по ISO 2151 на 7 метрах | 65 дБ(А) |
| Уровент звуковой мощности | 90 дБ(А) |
| Генератор | |
| Модель | Meccalte LT 3 160 |
| Номинальная мощность | 8 кВА |
| Степень защиты | IP21 |
| Класс изоляции обмоток (ротор, статор) | H (высший) |
| Выходная мощность розеток | 2,2 кВт |
| Габаритные размеры и вес | |
| Длина при транспортировке | 3450 мм |
| Ширина при транспортировке | 1300 мм |
| Высота при транспортировке | 2450 мм |
| Длина | 3450 мм |
| Ширина | 2470 мм |
| Высота | 9000 мм |
| Вес | 1250 кг |
| Условия эксплуатации | |
| Минимальная температура гарантированного запуска | - 10 оС |
| Максимальная влажность окружающей среды | 85 % |
| Максимальная высота эксплуатации над уровнем моря | 4000 м |
ПРЕИМУЩЕСТВО ОСВЕТИТЕЛЬНОЙ МАЧТЫ (ВЫШКИ) ATLAS COPCO СЕРИИ QLT H |
|---|
| Низкие эксплуатационные расходы | * | гарантия 1 год | ||||
| * | возможность производить техническое обслуживание самостоятельно | |||||
| * | высокая топливная автономность | |||||
| Удобство эксплуатации и технического обслуживания | * | широко открывающиеся двери | ||||
| Долговечность | * | прочный корпус из оцинкованной стали | ||||
| Соответствие требованиям законодательства | * | сертификаты ГОСТ Р | ||||
| * | соответствие нормативам по выбросу и уровню шума | |||||

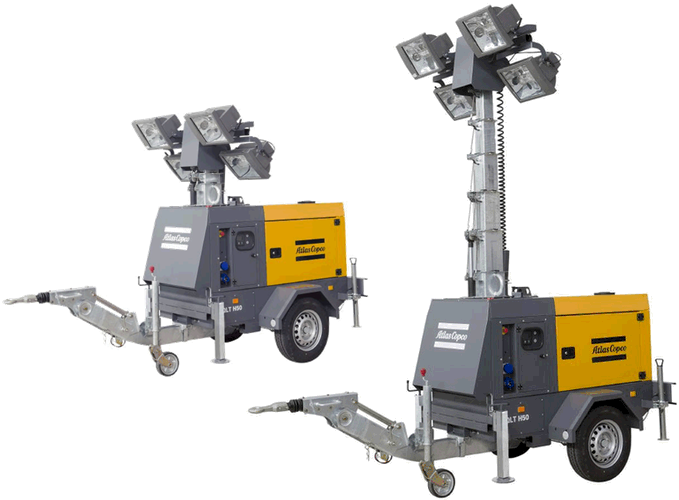

ВНЕШНИЙ ВИД ОСВЕТИТЕЛЬНОЙ МАЧТЫ QLT H50 |
||
|---|---|---|

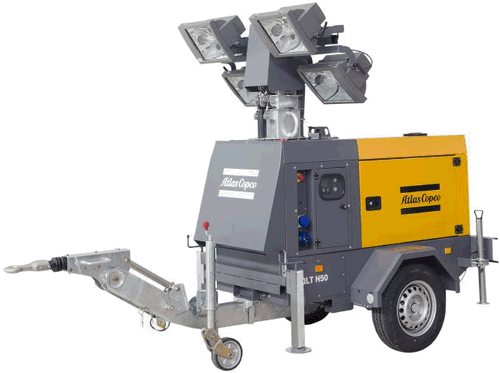

| В транспортном положении | ||
 |
||

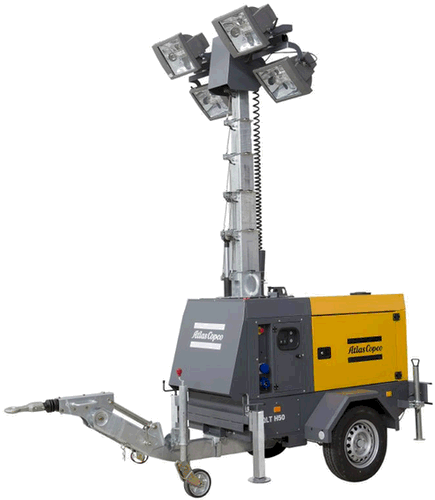

| В рабочем положении | ||
 |
||
