ПОГРУЖНОЙ ДРЕНАЖНЫЙ НАСОС WEDA 100N



  Портативный электрический погружной дренажный насос WEDA 100N предназначен для перекачивания большого объема грязной воды при выполнении работ по осушению, строительству и обслуживанию дамб, ГЭС, плотин, шлюзов, водосбросов, ликвидации последствий стихийных бедствий, в горно-шахтной промышленности, а также - для других применений.

  Класс защиты IP68.

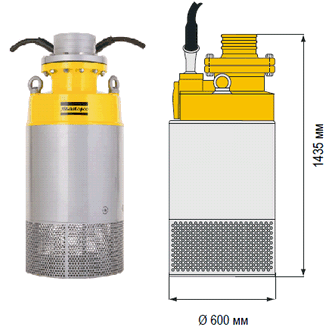

  Погружной дренажный электрический насос WEDA 100N, Atlas Copco

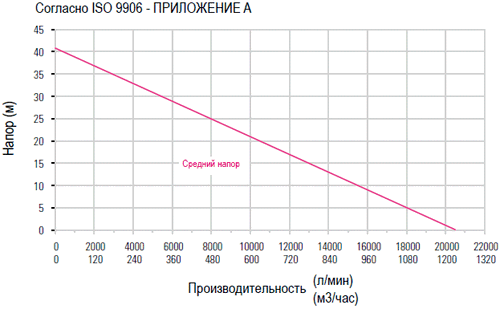

ГРАФИК ЗАВИСИМОСТИ ПРОИЗВОДИТЕЛЬНОСТИ НАСОСА ОТ НАПОРА


  График зависимости производительности от напора насоса WEDA 100N

  Электродвигатель
  Трехфазный асинхронный электродвигатель с короткозамкнутым ротором, со встроенным пускателем с классом изоляции F +155 оС и IEC85.

ПАРАМЕТРЫ WEDA 100N Средний напор
Производительность л/мин 20500
Напор м 41
Номинальная мощность кВт 54
Максимальная мощность кВт 65
Номинальный ток, А 230 В 110
  400 В 100
  500 В 80
Частота вращения вала об/мин 1450
Выходной патрубок диаметр 10"
Размер пропускаемых частиц, макс. мм 12
Фильтр мм ф12
Масса кг 510

  Защита двигателя
  Тепловое реле на каждой обмотке (+130оС).

  Электрический кабель
  Маслостойкий и износостойкий резиновый кабель типа HO7RN-F для трехфазного электродвигателя: 4 х 25 мм2, 20 м (400 В), дополнительный провод 2 х 15 мм2, 21 м.

  Уплотнения вала
  Двойное механическое уплотнение с масляной ванной.
  Первичное уплотнение: многослойное из карбида вольфрама и карбида кремния.
  Вторичное уплотнение: многослойное из карбона и керамики.
  Данные уплотнения доступны как в наборе уплотнений, так и по отдельности.

  Подшипники
  Верхний - однорядный шарикоподшипник с зазором С3.
  Нижний - двухрядный шарикоподшипник с зазором С3.

  Материал
  Литые детали: алюминий.
  Наружный корпус: оцинкованная сталь.
  Вал: нержавеющая сталь.
  Крепления: нержавеющая сталь.
  Рабочее колесо: лигированный хромом белый чугун Rc55.
  Изнашиваемые детали: натуральная резина.

  Выходные патрубки, соединения
  10" под шланг.
  10" под резьбу (стандартную, BSP, NPT).

  Дополнительные аксессуары
  Поплавковый выключатель.
  Цинковые аноды.
  Внешний пускатель Y/D или DOL.

  Преимущества:
  - надежная конструкция;
  - малый вес и удобство эксплуатации;
  - износостойкая рабочая камера с высоким содержанием хрома и каучука;
  - регулируемые изнашивающиеся детали;
  - набор уплотнений для быстрого и легкого обслуживания;
  - простая установка.

  Условия эксплуатации
  Максимальная глубина погружения насоса в воду 20 м.
  Максимальная температура перекачиваемой жидкости +40 оС.
  Максимальная плотность перекачиваемой жидкости 1100 кг/м3.
  PH перекачиваемой жидкости 5-8
  Для нестандартных задач просим обращаться к нашим специалистам.
