Дизельный генератор QES 20 Atlas Copco




ДИЗЕЛЬНЫЙ ГЕНЕРАТОР QES 20



  Дизельный электрогенератор (дизель-генератор) QES 20 производства Atlas Copco.

  Дизель-генераторы QES - это передвижные источники бесперебойной энергии предназначенные для общестроительных задач, аварийных служб и аренды. Конструкция генератора включает в себя облегченный шумопоглащающий кожух и прочную раму с пазами под вилочный погрузчик, и не предполагает перемещения волоком.

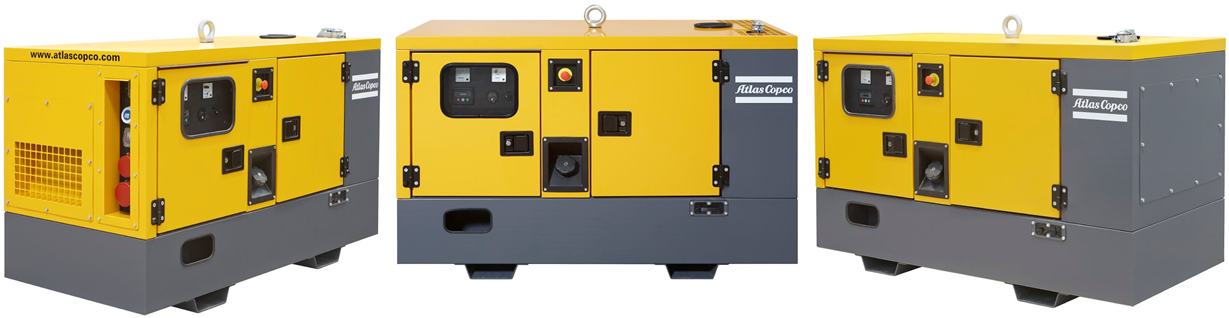

  Дизельные генераторы Atlas Copco серии QES 9-40

  Дизель-генераторы - электростанции - предназначены для снабжения электричеством строительных объектов, промышленных предприятий, жилых и складских комплексов, а также для аренды в общепромышленных целях.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДИЗЕЛЬНОГО ГЕНЕРАТОРА QES 20




Основные характеристики

Напряжение

400 / 230 В

Мощность при основной нагрузке (PRP) при 50 Гц

16 кВт / 20 кВА

Коэффициент мощности

0,8

Номинальный ток при постоянной нагрузке

28,9 А

Способность мгновенного приема нагрузки



- с падением частоты более 5%

100%

Емкость топливного бака

55 л.

Топливная автономность при загрузке 100%

10,9 час

Уровень звукового давления на 7 м (LpA)

64 дБ(А)

Уровень звуковой мощности (LwA)

91 дБ(А)

Расход топлива

0% мощности

1,32 кг/час

50% мощности

2,73 кг/час

75% мощности

3,36 кг/час

100% мощности

4,32 кг/час

Удельное потребление топлива при 100% загрузке

0,27 кг/кВт ч

Двигатель

Модель

Kubota V2403M-BG

Охлаждение

жидкостное

Число цилиндров

4

Мощность

18,8 кВт

Подача воздуха в камеру сгорания

без турбонаддува

Рабочий объем двигателя вращения

2,4 л.

Управление скоростью

электронное

Система впрыска топлива

непрямой впрыск

Емкость масляной системы

9 л.

Емкость системы охлаждения

9 л.

Напряжение боровой сети генератора

12 В

Обороты двигателя

1500 об/мин

Норма по выхлопу

EU Stage IIIA

Альтернатор

Модель

Mecc Alte ECP28-M/4

Степень защиты

IP23

Класс изоляции обмоток статора

Н (высший)

Класс изоляции обмоток ротора

Н (высший)

Габаритные размеры и вес

Длина

1750 мм

Ширина

840 мм

Высота

1120 мм

Вес

720 кг

Защита от токов утечки

Реле утечки на землю

0,03-30 А

Контроль сопротивления изоляции

1-200 кОм

Условия эксплуатации

Максимальная рабочая температура окружающей среды

+ 50°C

Минимальная температура гарантированного запуска

- 10°C (без подогревателя охлаждающей жидкости)

Минимальная температура гарантированного запуска с подогревателем охлаждающей жидкости Максимальная влажность окружающей среды

- 25°C (поставляется по заказу) 85%

Максимальная высота эксплуатации над уровнем моря

3000 м





ФОТО ГАЛЕРЕЯ ГЕНЕРАТОРОВ СЕРИИ QES



Дизельные генераторы Atlas Copco серии QES 9-40 Дизельные генераторы Atlas Copco серии QES 9-40

Дизельные генераторы Atlas Copco серии QES 9-40 Дизельные генераторы Atlas Copco серии QES 9-40

Дизельные генераторы Atlas Copco серии QES 9-40 Дизельные генераторы Atlas Copco серии QES 9-40

Дизельные генераторы Atlas Copco серии QES 9-40

   ВИДЕО





КОМПЛЕКТАЦИЯ И ОПЦИИ ГЕНЕРАТОРОВ QES









В стандартной комплектации дизель-генератор QES 20 оборудован:

Дизельным четырехтактным четырехцилиндровым двигателем Kubota V2403M-BG;

Синхронным бесщеточным генератором переменного тока MECC ALTE ECP28-M/4 допускающим перегрузку 300% в течение 10 секунд;

Защитным реле утечки на «землю» с диапазоном регулировки 0,030…30 А;

Системой жидкостного охлаждения с мощным осевым вентилятором;

Системой фильтрации топлива с предварительным влагоотделением;

Автоматическим регулятором напряжения по 3-м фазам с точностью регулировки ± 1%;

Электронным регулятором скорости вращения (частоты) с точностью регулировки ± 0,25%;

Встроенным запирающимся топливным баком емкостью 105 литров;

Гибким дренажным шлангом для охлаждающей жидкости;

Системой шумоглушения, обеспечивающей уровень звукового давления 66 дБА на расстоянии 7 метров;

Металлическим штырем для заземления генератора при работе в полевых условиях;

Системами защиты по высокой температуре охлаждающей жидкости, низкому давлению масла и низкому напряжению на выходе генератора переменного тока.

Пазами для вилочного погрузчика и подъемной проушиной

Герметичная рама для удержания рабочих жидкостей в случае утечки

Дополнительное оборудование (не входит в стандартную комплектацию):

Зарядное устройство АКБ

Выключатель АКБ

Реле утечки на землю или реле контроля изоляции

Выходные розетки 16/32 А 3ф, 16 А 1ф

Система "холодного пуска"

Электрический подогреватель охлаждающей жидкости

Подключение к внешнему топливному баку с быстроразъемными соединениями

Ручной насос для откачки масла

Топливный бак увеличенной емкости

Шасси (прицеп)

ОПЦИИ ГЕНЕРАТОРОВ:

Увеличенный топливный бак

Зарядное устройство аккумуляторов

Исполнение генератора на шасси

Клеммная колодка

Силовые розетки

Разъем для подключения к внешнему топливному баку

Специальный цвет по желанию заказчика

Устройство подогрева охлаждающей жидкости

Предпусковой подогреватель (топливная горелка типа Webasto или Eberspacher)





ОПИСАНИЕ И ПРЕИМУЩЕСТВА ГЕНЕРАТОРОВ QES









Дизельная электростанция (генератор) Atlas Copco QES 20

Общее описание

Электростанция предназначена для снабжения электричеством строительных объектов, промышленных предприятий, жилых и складских комплексов, а также для аренды в общепромышленных целях.

Генератор изготовлен в прочном всепогодном шумопоглащающем кожухе из оцинкованной стали и окрашенным порошковым методом, что предотвращающей коррозию. Применение уникальных технических решений, гарантирует запуск генератора при температуре окружающей среды от -25 °С до +50 °С.

Электростанция предназначена для установки вне помещения при любых погодных условиях. Для удобства погрузочно-разгрузочных работ корпус оборудован подъемной проушиной, а опорная рама – пазами для вилочного погрузчика. Корпус спроектирован и изготовлен таким образом, чтобы обеспечить компактность и возможность штабелировать оборудование.

Приборная панель

Приборная панель оборудована аналоговыми амперметром, вольтметром, панелью управления Qc1011 с ЖК-дисплеем, счетчиком часов работы, указателем уровня топлива с подсветкой, 4-х полюсным защитным автоматическим выключателем, распределительной клеммной колодкой для подключения силовых кабелей и кнопкой аварийного останова.

Особенности и преимущества:

- оцинкованный корпус с порошковой покраской

- рама с защитой от протечек

- большая топливная автономность

- сервисные интервалы 500 ч.

- перегрузочная способность по току – 300%

- низкий уровень шума

- максимальная высота работы над уровнем моря - 3000 м

- широкий выбор дополнительного оборудования

ПРЕИМУЩЕСТВА

Конструкция обеспечивающая легкий доступ ко всем узлам

Оцинкованный кожух и порошковая покраска надолго защищают от ржавления

Сервисный интервал 500 моточасов

Топливная горловина выведена наружу

Высокая топливная автономность

Экологический поддон (герметичная рама)

Минимальная стоимость владения

Работа на уклонах до 15 градусов
