Интеллектуальный уровневый конденсатоотводчик Ceccato (Чеккато) LD 200:
- макс. раб. давление: 16 бар (атм.);
- макс. произв. компрессора: 15 м3/мин;
- макс. произв. осушителя: 30 м3/мин;
- макс. произв. фильтра: 150 м3/ми;
- вес: 0,7 кг..
Конденсатоотводчики LD Ceccato
УРОВНЕВЫЕ КОНДЕНСАТООТВОДЧИКИ СЕРИИ LD |
||
|---|---|---|
| Интеллектуальные уровневые конденсатоотводчики Ceccato Aria Compressa SpA (Чеккато) серии LD. | ||
| Конденсатоотводчики уровневые серии LD более эффективные, чем МЕХАНИЧЕСКИЕ (серия G) и ТАЙМЕРНЫЕ (серия E) конденсатоотводчики. | ||
Конденсатоотводчики серии LD |
||

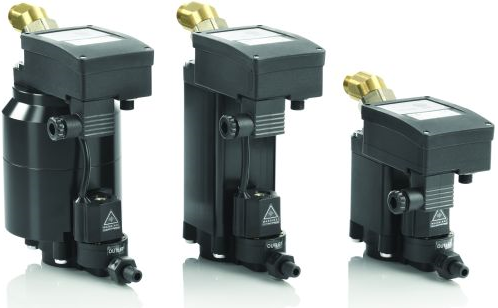

| Модели LD 200 (LD200), LD 202 (LD202) и LD 203 (LD203). Купить уровневый конденсатоотводчик, склад, Россия, Санкт-Петербург, Москва. Доставка по всей России. | ||
 |
||

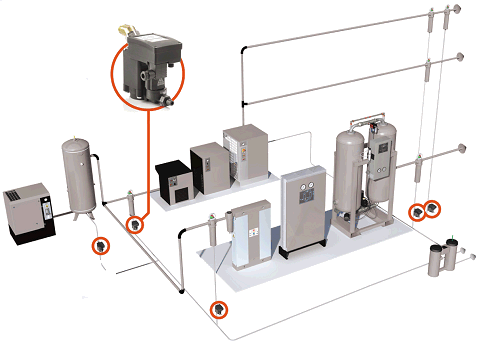

| Отвод конденсата из воздушной магистрали на протяжении всей цепочки оборудования. Применяются во всех системах сжатого воздуха. Позволяют удалить весь конденсат из Вашей системы сжатого воздуха. | ||
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОНДЕНСАТООТВОДЧИКОВ LD |

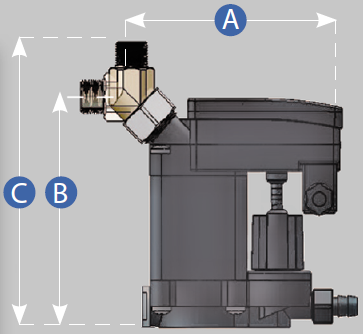

| Модель | Макс. рабочее давление, бар | Макс. произв., м3/мин | Габариты, мм | Вес, кг | ||||
| компрессора | осушителя | фильтра | A | B | C | |||
| LD 200 | 16 | 15 | 30 | 150 | 132 | 132 | 164 | 0,7 |
| LD 202 | 16 | 30 | 60 | 300 | 132 | 192,4 | 224 | 1,2 |
| LD 203 | 16 | 158 | 317 | 1583 | 132 | 208 | 239,6 | 2,8 |
| Выход воздуха - 1х1/2 M BSP, напряжение - 230/50/1 | ||||||||
 |
||
ПРИНЦИП РАБОТЫ - ПРОЦЕСС СБОРА КОНДЕНСАТА |
||
|---|---|---|
 |
||

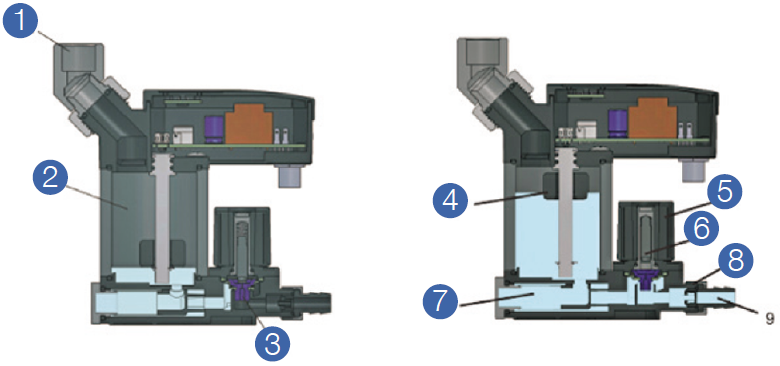

| Конденсат поступает в конденсатоотводчик через входной патрубок 1 и скапливается в резервуаре 2, при этом диафрагма 3 держит сливное отверстие закрытым. Когда уровень жидкости повышается, поплавок 4 поднимается вверх, и, при достижении им максимального уровня, соленоидный клапан 5, управляемый электронным контроллером, открывает управляющий клапан 6, запуская процесс сбора жидкости. При достижении минимального уровня жидкости диафрагма закрывает сливное отверстие, не позволяя сжатому воздуху выйти в атмосферу. Обратите внимание на наличие фильтра 7 и регулятора потока 8 в присоединительном штуцере 9. | ||
ОСНОВНЫЕ ПРЕИМУЩЕСТВА КОНДЕНСАТООТВОДЧИКА СЕРИИ LD |
||
 |
| * | Упрощается отвод конденсата со всех точек компрессорной станции | |||
| * | Исключается попадание конденсата в воздушную магистраль (сеть) | |||
| * | Уменршается износ распределительной сети и оборудования | |||
| * | Требуется минимальное обслуживание | |||
| УРОВНЕВЫЙ КОНДЕНСАТООТВОДЧИК | ТАЙМЕРНЫЙ КОНДЕНСАТООТВОДЧИК | ||
|---|---|---|---|
| + | Сбрасывает только воду, без сжатого воздуха | + | Компактный |
| + | Энергоэффективный | - | Сбрасывает воду вместе со сжатым воздухом |
| + | Бесшумный и экологичный | Увеличивает стоимость производства сжатого воздуха | |
| - | Шумный | ||
