Компрессорный блок Atlas Copco OAH 2 с приводом от вала отбора мощности для выработки сжатого воздуха.
ОСНОВНЫЕ ПАРАМЕРЫ:
- давление 5-12 бар;
- производительность: до 9 м3/мин;
- размеры: 0,99x0,94х1,2 м;
- масса: 550 кг.
Компрессоры с приводом от вала отбора мощности, компрессорные блоки
КОМПРЕССОРЫ С ПРИВОДОМ ОТ ВАЛА ОТБОРА МОЩНОСТИ |
||
|---|---|---|
КОМПРЕССОРНЫЕ БЛОКИ (МОДУЛИ) ATLAS COPCO |
||

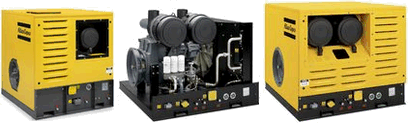

| Компрессорные модули или компрессорные блоки - это одно- или двух- ступенчатые винтовые маслозаполненные компрессоры, имеющие выходной вал для подсоединения внешнего привода. Производитель - Atlas Copco (Атлас Копко). | ||
| Возможны различные варианты исполнения и компоновки: | ||
 |
||
Модельный ряд КОМПРЕССОРНЫХ БЛОКОВ (МОДУЛЕЙ): |
| Модель | Нормальное эффективное рабочее давление, бар | Производительность, м3/мин | Габаритные размеры (ДхШхВ), м* | Масса, кг** |
| OAH 2 | 5 - 12 | до 9 | 0,99 x 0,94 x 1,2 | 550 |
| OAV 4 | 5 - 14 | до 14 | 1,25 x 1,43 x 1,42 | 885 |
| ORV 10 | 16 - 25 | до 28 | 1,59 х 1,7 х 1,37 | 1375 |
| ORV 12 | 16 - 25 | до 36 | 1,59 х 1,7 х 1,37 | 1425 |
| ORX 10 | 16 - 30 | до 27 | 1,59 x 1,7 x 1,37 | 1405 |
| ORX 12 | 16 - 30 | до 35 | 1,59 x 1,7 x 1,37 | 1455 |
| * и ** для моделей ORV 10-12 и ORX 10-12 идет дополнительно ресивер-маслоотделитель, размеры и вес которого не указаны в таблице. Он устанавливается вне основного блок, что дает больше возможностей в компановке оборудования. Размеры ресивера-маслоотделителя 0,6х0,41х1,25 м, масса - 300 кг. | ||||
